اتصالات یو پی وی سی نقش کلیدی در سامانه‌های لوله‌کشی آب سرد، تأسیسات صنعتی و شبکه‌های توزیع سیالات دارند. این قطعات از پلی‌وینیل کلراید سخت‌شده بدون نرم‌کننده ساخته می‌شوند و به دلیل مقاومت بالا در برابر خوردگی، وزن سبک و نصب آسان، جایگزین مناسبی برای اتصالات فلزی سنتی به شمار می‌روند. در این مقاله، انواع اتصالات، مشخصات فنی، نکات عملی انتخاب و نصب، تجربه واقعی کاربران و مقررات مرتبط با ایران را به صورت دقیق بررسی می‌کنیم تا خواننده بتواند تصمیم آگاهانه بگیرد.

تعریف و ویژگی‌های اصلی اتصالات یو پی وی سی

اتصالات یو پی وی سی از ماده پلی‌وینیل کلراید بدون افزودن نرم‌کننده تولید می‌شوند. این ترکیب باعث افزایش سختی، مقاومت مکانیکی و پایداری شیمیایی می‌شود. چگالی تقریبی این ماده حدود ۱٫۳۸ گرم بر سانتی‌متر مکعب است و مدول الاستیسیته آن در حدود ۳۲۰۰ مگاپاسکال قرار دارد. محدوده دمایی کاری معمول بین صفر تا شصت درجه سانتی‌گراد است و فشار اسمی رایج آن‌ها در دمای بیست درجه سانتی‌گراد به شانزده بار می‌رسد.

مزایای اصلی این اتصالات شامل مقاومت عالی در برابر اسیدها، بازها و بسیاری از مواد شیمیایی، عدم زنگ‌زدگی، سطح داخلی صاف که افت فشار را کاهش می‌دهد و عمر مفید طولانی در شرایط نصب صحیح است. محدودیت مهم آن‌ها عدم مناسب بودن برای هوای فشرده و آب گرم با دمای بالاتر از شصت درجه است.

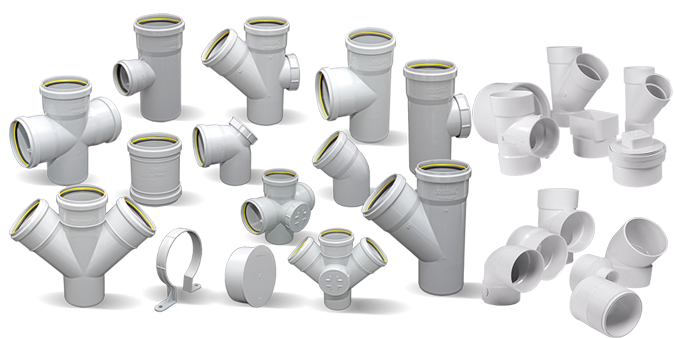

انواع اصلی اتصالات یو پی وی سی

زانویی‌ها و خم‌ها

زانویی نود درجه برای تغییر جهت قائمه و زانویی چهل‌وپنج درجه برای تغییر جهت ملایم‌تر به کار می‌روند. نوع کاهش‌دهنده نیز وجود دارد که همزمان قطر و جهت را تغییر می‌دهد. این قطعات در سامانه‌های آشپزخانه، خطوط صنعتی آب سرد و شبکه‌های توزیع بسیار رایج هستند.

سه‌راه‌ها و چهارراه‌ها

سه‌راه نود درجه برای انشعاب‌گیری مساوی، سه‌راه کاهش‌دهنده برای اتصال لوله‌های با قطر متفاوت و چهارراه برای تقسیم جریان در سه جهت استفاده می‌شوند. این اتصالات در شبکه‌های توزیع آب اهمیت ویژه‌ای دارند.

کوپلرها و اتحادیه‌ها

کوپلر ساده دو لوله هم‌قطر را به هم متصل می‌کند. اتحادیه امکان جداسازی بعدی را فراهم می‌آورد و برای نقاطی که نیاز به بازرسی یا تعمیر دارند مناسب است.

کاهش‌دهنده‌ها و بوش‌ها

کاهش‌دهنده برای انتقال بین دو قطر مختلف و بوش کاهش‌دهنده برای کاهش فشرده در داخل اتصالات به کار می‌رود. این قطعات جریان پایدار را در خطوط با قطرهای گوناگون حفظ می‌کنند.

درپوش‌ها و فلنج‌ها

درپوش انتهای لوله را برای آزمایش فشار یا توسعه آینده می‌بندد. فلنج‌ها همراه با استاب برای اتصال به تجهیزات فلزی یا شیرها استفاده می‌شوند.

اتصالات رزوه‌دار و آداپتورها

اتصالات رزوه‌دار با رزوه موازی یا مخروطی برای اتصال به قطعات فلزی طراحی شده‌اند. آداپتورهای نر و ماده، اغلب با حلقه تقویتی فلزی، انتقال بین سامانه یو پی وی سی و فلزی را ممکن می‌سازند. در برخی موارد از درج برنجی برای افزایش استحکام رزوه استفاده می‌شود.

اتصالات تخصصی

سه‌راه چهل‌وپنج درجه، اتصالات ترمیمی و تبدیل‌کننده‌های سوکت از جمله قطعات تخصصی هستند که در پروژه‌های پیچیده کاربرد دارند.

مشخصات فنی و استانداردهای بین‌المللی

اتصالات بر اساس استانداردهای بین‌المللی مانند بی‌اس ای‌ان ۱۴۵۲، دین ۸۰۶۳، ای‌اس‌تی‌ام دی ۲۴۶۶ برای سری چهل و ای‌اس‌تی‌ام دی ۲۴۶۷ برای سری هشتاد تولید می‌شوند. سری‌های متریک معمولاً از بیست تا چهارصد میلی‌متر و سری اینچی از نیم تا هشت اینچ در دسترس هستند.

فشار اسمی رایج شامل ده و شانزده بار است. در دمای بالاتر از بیست درجه، فشار مجاز کاهش می‌یابد. روش اتصال اصلی جوش حلالی با چسب مخصوص است که پس از آماده‌سازی سطح با پرایمر انجام می‌شود. اتصال رزوه‌ای و حلقه لاستیکی نیز کاربرد دارد.

رنگ معمول خاکستری تیره است که نشان‌دهنده مقاومت در برابر اشعه فرابنفش در کاربردهای بیرونی است. گواهی‌های کیفیت مانند کی‌مارک بی‌اس‌آی و تأییدیه آب آشامیدنی در محصولات معتبر وجود دارد.

تجربه دست‌اول یک کاربر صنعتی

در یک پروژه تصفیه آب صنعتی در اروپا، یک مهندس تأسیسات گزارش داد که پس از جایگزینی اتصالات فلزی قدیمی با سامانه یو پی وی سی کامل، نشتی‌های مکرر ناشی از خوردگی متوقف شد. او حدود دویست متر خط لوله با قطر پنجاه تا صد و ده میلی‌متر را با اتصالات نود درجه، سه‌راه و اتحادیه نصب کرد. فشار کاری سامانه دوازده بار و دمای سیال حدود بیست‌وپنج درجه بود.

نصب با چسب حلالی استاندارد انجام شد و پس از بیست‌وچهار ساعت گیرش کامل، آزمایش فشار هیدرواستاتیک با یک و نیم برابر فشار کاری موفقیت‌آمیز بود. پس از سه سال کارکرد مداوم، هیچ نشانه‌ای از ترک، تغییر شکل یا کاهش جریان مشاهده نشد. تنها نکته قابل توجه، لزوم تمیزکاری دقیق سطوح قبل از چسب‌کاری بود؛ در یک نقطه که این مرحله ناقص انجام شد، نشتی جزئی رخ داد که با تعویض قطعه برطرف گردید. این تجربه نشان می‌دهد که با رعایت دقیق دستورالعمل نصب، عمر سامانه به راحتی از سی سال فراتر می‌رود و هزینه‌های نگهداری به طور چشمگیری کاهش می‌یابد.

قوانین و مقررات ایران

در ایران، تولید و واردات لوله‌ها و اتصالات یو پی وی سی مشمول استانداردهای ملی سازمان ملی استاندارد است. استانداردهایی مانند سری نه‌هزار و صد برای سامانه‌های لوله‌گذاری پلاستیکی در آبرسانی، تخلیه فاضلاب ساختمان و شبکه‌های زیرزمینی بدون فشار وجود دارد. برخی از این استانداردها اجباری و برخی تشویقی هستند.

برای واردات، کالا باید با استانداردهای ملی یا معادل بین‌المللی معتبر مطابقت داشته باشد و گواهی انطباق از آزمایشگاه‌های معتبر ارائه شود. مجوزهای لازم از وزارت صنعت، معدن و تجارت و در موارد مرتبط با آب آشامیدنی، تأییدیه بهداشت ضروری است. محدودیت‌های انرژی یا ایمنی خاصی برای این محصولات وجود ندارد، اما رعایت مقررات کلی واردات کالاهای ساختمانی الزامی است.

توجه داشته باشید که قوانین و فهرست استانداردهای اجباری ممکن است تغییر کند. همیشه آخرین اطلاعیه‌های سازمان ملی استاندارد و مقررات گمرکی را بررسی کنید.

نکات عملی انتخاب و نصب

هنگام خرید، به فشار اسمی متناسب با سامانه، سازگاری ابعاد با لوله، وجود علامت استاندارد و کیفیت سطح داخلی توجه کنید. برای آب آشامیدنی، محصول باید فاقد مواد سمی باشد. در پروژه‌های صنعتی، مقاومت شیمیایی در برابر سیال خاص را بررسی نمایید.

نصب صحیح شامل برش لوله با ابزار مناسب، پخ‌زنی لبه، تمیزکاری با پارچه و حلال، اعمال یکنواخت چسب و اتصال سریع است. پس از اتصال، حداقل زمان گیرش را رعایت کنید. از اعمال نیروی بیش از حد در اتصالات رزوه‌ای خودداری کنید تا ترک ایجاد نشود.

مقایسه با اتصالات پی‌پی‌آر نشان می‌دهد که یو پی وی سی برای آب سرد و فشار متوسط اقتصادی‌تر است، در حالی که پی‌پی‌آر برای دماهای بالاتر مناسب‌تر است. نسبت به اتصالات فلزی، وزن کمتر و مقاومت به خوردگی برتری دارد.

راهنمای خرید برای مخاطب ایرانی

در بازار ایران، محصولات داخلی با استاندارد ملی و واردات با گواهی بین‌المللی موجود است. اولویت را به تولیدکنندگان دارای گواهی کیفیت و سابقه طولانی بدهید. برای پروژه‌های بزرگ، درخواست کاتالوگ فنی و نمونه آزمایشگاهی توصیه می‌شود. هزینه اولیه ممکن است کمی بالاتر از گزینه‌های ارزان‌قیمت باشد، اما دوام طولانی‌مدت آن را جبران می‌کند.

نتیجه‌گیری

اتصالات یو پی وی سی با ترکیب مقاومت شیمیایی، سهولت نصب و عمر طولانی، انتخابی مطمئن برای سامانه‌های آب سرد و صنعتی هستند. با شناخت دقیق انواع، رعایت استانداردها و نصب اصولی، می‌توان سامانه‌ای پایدار و کم‌هزینه ایجاد کرد. تجربه کاربران نشان می‌دهد که کیفیت مواد و دقت اجرا تعیین‌کننده موفقیت نهایی است. پیش از خرید، مشخصات فنی پروژه را با کاتالوگ تولیدکننده تطبیق دهید و از منابع معتبر مشاوره بگیرید تا نتیجه مطلوب حاصل شود.
